标题: 用3D打印机自制移轴转接环

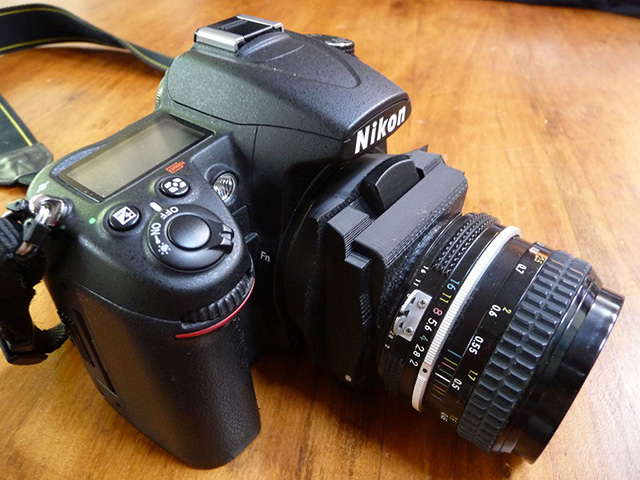

3D打印机已经慢慢从工业机器转变为民用产品，市场也已经有家用3D打印机出现。有了3D打印机我们就可以自制一些价格高昂、结构复杂的物件，例如国外网友Cpt.Insano就自己设计和“打印”了一个尼康卡口的移轴转接环。

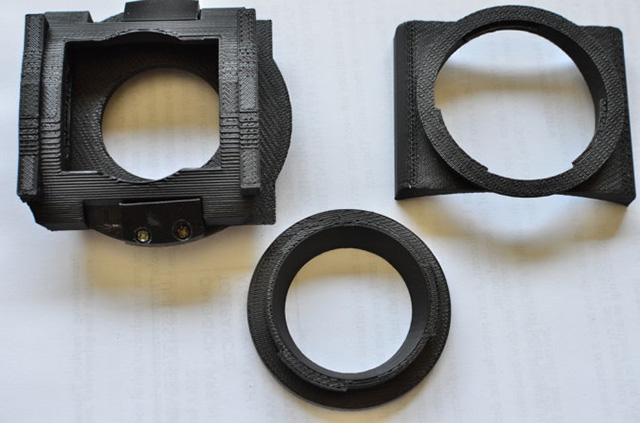

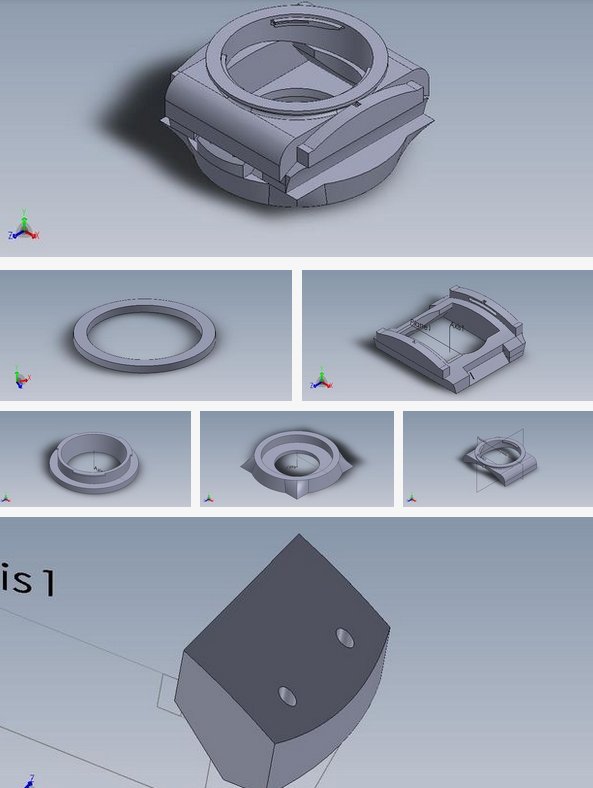

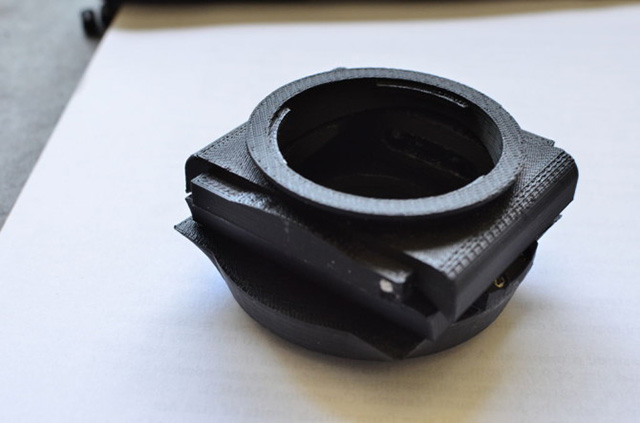

整个过程其实十分简单，Cpt.Insano参考了尼康PC-E 24mm f/3.5D ED的机械结构，然后根据法兰距、卡口规格在Soildworks上设计了整个转接环件，最后再通过3D打印机“打印”出来。不过由于打印机精度有限，所以Cpt.Insano预留了一定的打磨空间，防止零件卡死或者漏光。

Cpt.Insano已经把各个零件的设计源文件共享出来，有条件的读者可点击下面的链接下载使用。

下载：
base ring.SLDPRTB
final assembly.SLDASM
pc1.1.SLDPRT
pc 2.SLDPRT
pc0.SLDPRT
slides.SLDPRT
pc3.3.SLDPRT
